Промышленность располагает десятками способов раскроя: от древней кузнечной кузницы до роботизированных станков. Сегодня выбор метода резки металла стал важным этапом проектирования и производства: от него зависят точность деталей, себестоимость изделия, скорость выполнения заказа и даже экология предприятия. Ошибочный выбор приводит либо к перерасходу бюджета, либо к недопустимому качеству кромок.
Почему невозможно обойтись одним универсальным способом? Дело в том, что все методы основаны на разных принципах воздействия: механическом, термическом, электрическом или гидроабразивном. Каждая технология оптимальна для определённого диапазона толщин, типов металла, требований по точности и скорости. Чтобы разобраться в этом многообразии, нужно рассмотреть основные факторы, влияющие на выбор, и проанализировать преимущества и недостатки популярных методов - лазерной, плазменной, газовой, гидроабразивной, механической и электроэрозионной.
Критерии выбора технологии резки
Прежде чем погружаться в детали, стоит определить ключевые параметры, от которых зависит выбор способа раскроя. Они универсальны и не зависят от бренда оборудования или моды.
-
Толщина материала. Каждая технология имеет технический предел. Лазер, например, эффективен на тонких листах и средних толщинах, но теряет эффективность при металле толще 20–25 мм, тогда как гидроабразивная струя без труда прорежет сталь толщиной 200–300 мм. Плазма уверенно работает с листами от 1 до 100 мм, а газовые резаки берут сталь толщиной сотни миллиметров.
-
Вид и состав металла. Сталь, алюминий, медь, титан, чугун реагируют на тепло и давление по‐разному. Кислородная резка подходит только для низколегированных сталей и чёрных металлов - она не справится с нержавейкой, чугуном или цветными сплавами. Плазменная, напротив, режет почти все электрически проводящие материалы, но не подходит для неметаллов. Лазер универсален по материалу, но отражающие и теплопроводные сплавы требуют более высокой мощности. Гидроабразив может обрабатывать практически любой материал, включая керамику и стекло.
-
Точность и качество кромки. Высокая точность нужна в авиакосмической и приборостроительной индустрии. Лазер обеспечивает допуск порядка ±0,025 мм и гладкие кромки, тогда как механическая часто ограничена точностью ±0,1–0,5 мм. Плазма высокого разрешения тоже обеспечивает хорошую геометрию, но уступает лазеру по тонкости керфа (ширины реза). Гидроабразивная струя оставляет чистый срез без заусенцев, но точность около ±0,5 мм.
-
Производительность. Скорость - важный фактор для массового производства. Плазма быстрее лазера при толщинах свыше 16 мм, а лазер быстрее на тонких листах до 25 мм. Газовый резак медленнее, но дешевле, гидроабразив - самый медленный метод, зато даёт чистую кромку без теплового влияния.
-
Термическое воздействие. Металлы, чувствительные к нагреву, хуже переносят плазменную и лазерную обработку: образуется зона термического влияния, возможны микротрещины и изменение структуры. В таких случаях предпочтительны «холодные» технологии - механическая или гидроабразивная.
-
Стоимость оборудования и эксплуатации. Газовые и плазменные резаки имеют низкую стоимость и легко обслуживаются. Лазерная и гидроабразивная системы требуют больших инвестиций, но обеспечивают высокую производительность и точность. На этапе выбора учитывают не только цену станка, но и эксплуатационные расходы: расход газа, электроэнергии, абразива и техническое обслуживание.
-
Безопасность и экологичность. Газовая резка использует горючие газы, плазма - высокие температуры, лазер - мощный световой поток и вредные испарения, гидроабразив - высокое давление. От этого зависят требования к рабочему месту, вентиляции и защите оператора.
Рассмотрев эти критерии, перейдём к анализу конкретных технологий.
Лазерная резка: точность, скорость, ограничения
Лазерная стала одним из символов цифрового производства. Суть - сфокусированный луч высокой мощности плавит или испаряет металл в зоне реза, а сопутствующий газ выдувает расплав. Современные системы используют волоконные или CO2‐лазеры в сочетании с числовым программным управлением (ЧПУ), что обеспечивает автоматизацию и повторяемость.
Преимущества лазерной технологии
Главное достоинство - выдающаяся точность. По данным отраслевых руководств, она позволяет получать допуск ±0,025–0,1 мм. Благодаря узкому лучу и программному управлению лазер формирует сложные контуры и мелкие отверстия, а кромка получается гладкой и не требует постобработки. Это делает технологию незаменимой в авиакосмической, электронной и медицинской промышленности.
Лазер обеспечивает высокую скорость, особенно на тонких листах. В материалах толщиной менее одного дюйма (≈25,4 мм) лазер режет быстрее воды и плазмы, достигая скорости порядка 70 дюймов в минуту. Небольшая ширина пропила позволяет эффективно раскраивать листы, экономя металл. Подходит для широкого спектра заготовок - от углеродистой и нержавеющей стали до алюминия.
Современные лазерные станки легко интегрируются в автоматизированные линии, могут работать круглосуточно без оператора и обеспечивают стабильное качество при серийном производстве. Управление лучом с помощью ЧПУ даёт возможность маркировать детали, наносить линии сгиба и гибкий код.
Ограничения и недостатки
Ограничение по толщине: стандартные станки эффективны до 25–30 мм на стали; при большей толщине требуется высокая мощность, падает скорость и точность, увеличивается стоимость обработки. Во‐вторых, лазер плохо работает с сильно отражающими материалами (медь, латунь), поскольку часть энергии отражается, и требуется специализированное оборудование и защитные меры.
Плазменная резка: высокотемпературный универсал
Плазменная технология основана на применении ионизированного газа. Рабочая среда - воздух, азотно-кислородная смесь либо аргон - под действием электрической энергии переходит в состояние плазмы, разогреваясь более чем до 20 000 C и формируя электрическую дугу между электродом и обрабатываемой заготовкой. Эта дуга расплавляет кромку заготовки, а направленный поток газа удаляет расплав из рабочей зоны. Современные плазменные комплексы позволяют получать аккуратный и стабильный срез при сравнительно доступной стоимости оборудования.
Преимущества плазмы
Плазменная технология славится своей производительностью при работе с толстыми листами. Плазма предпочтительна при резке металла толщиной более 16 мм: она быстрее, дешевле и менее требовательна к поверхности заготовки, чем лазер. Тонкий металл плазма тоже режет, но лазер здесь быстрее.
Плазменные станки имеют относительно невысокую цену и эксплуатационные расходы. Начальные инвестиции в плазменную установку в 2–5 раз ниже стоимости волоконного лазера. При этом они универсальны: плазма режет практически любой электропроводящий металл - сталь, нержавейку, алюминий, медь, титан и никель. Современные системы обеспечивают гладкую кромку и позволяют получить болтовые отверстия и фаски в один проход, сокращая трудозатраты.
Плазма также выигрывает в скорости. При толщине свыше 16 мм плазменный резак работает быстрее лазера, что повышает производительность и сокращает узкие места производства. Плазма может быть минимум в 12 раз быстрее газовой резки на тонких материалах и вдвое быстрее при толщине до 25 мм. Она не требует разогрева и позволяет быстро проходить точки входа, что экономит время.
Ограничения
Несмотря на универсальность, плазма предъявляет ряд условий. Она работает только с проводящими материалами; стекло, керамику или пластик таким способом не порежешь. Качество кромки и точность хуже, чем у лазера: ширина пропила больше, толерантность около 0,25 мм, а зона термического влияния шире. Для тонких и сложных изделий, требующих ювелирной точности, плазму используют реже.
Плазменная резка сопровождается выделением ярких вспышек, шумом и дымом, требует системы вытяжки и дополнительной защиты оператора. Однако в большинстве случаев эти недостатки компенсируются скоростью и невысокой стоимостью.
Газовая резка: классика для толстых листов
Основана на горении металла в струе кислорода. Горючая смесь (обычно ацетилен с кислородом) разогревает металл до температуры воспламенения, а затем чистый кислород вызывает интенсивное окисление; образующийся шлак выдувается потоком газа. Это древний, но всё ещё востребованный метод раскроя толстых сталей.
Сильные стороны
Главное достоинство газовой резки - способность обрабатывать очень толстые стальные листы. При толщине свыше 50 мм эффективность плазмы падает, и в этом диапазоне газовая горелка остаётся вне конкуренции. Оборудование сравнительно недорогое и мобильное: набор баллонов и резак легко перевозятся на строительную площадку. Применяется при демонтаже конструкций, резке арматуры, ремонте трубопроводов, где важна доступность и независимость от электросети.
Минусы и ограничения
Метод применим только к низколегированным и углеродистым сталям; нержавеющая сталь, высокоуглеродистые сплавы, алюминий и другие цветные металлы не поддаются газовому резаку. Тонкие листы с помощью кислородно‐ацетиленовой смеси резать невыгодно: большая зона термического влияния приводит к деформациям и плохому качеству кромки. Скорость резки низкая, требуется предварительный нагрев, а сама технология связана с риском возгораний и взрывов. Кроме того, качество кромки сильно зависит от квалификации оператора.

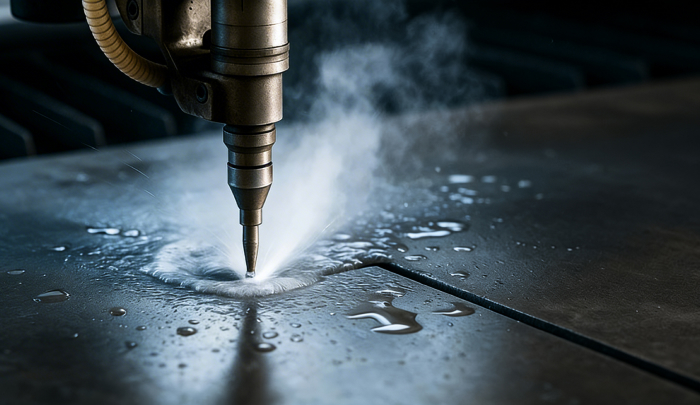

Гидроабразивная резка: холодный и универсальный подход
Гидроабразивная использует струю воды под давлением до 4 000 бар, иногда с добавлением абразивного порошка. Струя выходит из сопла со скоростью около 1 000 м/с и «съедает» материал.
Достоинства гидроабразивной технологии
Гидроабразивная резка - один из самых универсальных способов раскроя. Он позволяет резать практически любые материалы - металлы, стекло, керамику, пластики, резину, композиты - при этом не нагревая их. Благодаря этому отсутствует зона термического влияния и не меняются механические свойства материала.
Метод справляется с очень большой толщиной: может прорезать стальные плиты толщиной 300 мм и более. Срез получается чистым и гладким, часто не требует механической обработки. Дополнительный бонус - отсутствие вредных выбросов; при резке нет гари и шлаков, а жидкие отходы легко фильтровать.
Ограничения
Гидроабразивная струя относительно медленная: для заготовок толщиной менее 25 мм лазерная по скорости обгоняет. Точность ниже, типичный допуск составляет около ±0,5 мм, тогда как лазер обеспечивает ±0,15 мм. Система требует сложного обслуживания - необходимо очищать воду от абразива, контролировать состояние сопел и уплотнений, а отработанный абразив иногда относит к опасным отходам. Стоимость оборудования также высока, что оправдано лишь при специфических задачах, например раскрое толстых композитов, термочувствительных или взрывоопасных материалов.
Механические методы: резка ножницами, пилой, фрезой
До появления лазеров и плазмы основной метод резки - механический. Сегодня механические технологии продолжают использоваться благодаря простоте, низкой стоимости и возможности обрабатывать материалы, чувствительные к теплу. Сюда относят гильотинные ножницы, ленточные и дисковые пилы, а также фрезерование и пробивку.
Гильотинные ножницы
Гильотинные ножницы - это чисто механический процесс, в котором две режущие кромки сходятся и разрывают металл по линии реза. Эта технология отлично подходит для прямолинейных и простых раскроев. Она обеспечивает высокую скорость и низкую стоимость при массовом производстве, но ограничивается простыми геометриями и прямыми линиями. Подходит для тонких листов и пластин, для более толстых и твёрдых требуется огромная сила, что увеличивает износ и риск деформации.
Поскольку процесс механический, зона термического влияния отсутствует - металл не подвергается нагреву. Однако качество кромки оставляет желать лучшего: могут образовываться заусенцы, вмятины и кривизна, точность колеблется в диапазоне ±0,1–0,5 мм, тогда как лазер обеспечивает ±0,025–0,1 мм. Кроме того, ножницы не позволяют вырезать отверстия и сложные формы.
Пиление и ленточные пилы
Распиливание дисковыми или ленточными пилами остаётся актуальным, особенно при раскрое профилей, труб и толстых заготовок. Пилы относительно недороги и просты в эксплуатации, обеспечивают перпендикулярные срезы и способны работать с толщиной до сотен миллиметров. Однако скорость процесса невысока, особенно на заготовках высокой твёрдости. Пилки изнашиваются, а линии пропила ограничены прямой или дугой; сложные контуры невозможны без вспомогательных фрезерных операций.
Фрезерование и пробивка
Фрезерование и сверление применяют при изготовлении деталей с высокой точностью, когда необходимо сочетать резку и обработку поверхности. Фрезерные станки могут прорезать металл на небольшую глубину, используя вращающийся инструмент, но это долгий процесс. Пробивка использует штампы для вырубки отверстий и простых фигур; она быстрая и экономичная при массовом выпуске, но ограничена формой штампа и толщиной материала.
Механические методы полезны, когда требуется минимальное тепловое воздействие, простая геометрия и низкая стоимость. Однако для сложных криволинейных деталей, больших партий и высоких требований по качеству они уступают современным технологиям.
Электроэрозионная резка
Электроэрозионная - способ, в котором тонкая металлическая проволока, находящаяся в диэлектрической жидкости, испускает электрические разряды, разрушающие материал. Это не механический и не термический процесс в привычном смысле: нагрев локален и мгновенно отводится жидкостью.
Преимущества
Обеспечивает рекордно высокую точность и повторяемость. Технология позволяет создавать сложные формы, обеспечивать точность и отсутствие заусенцев без дополнительной обработки. Электроэрозионная подходит для хрупких и тонких элементов, не выдерживающих механических нагрузок. Благодаря отсутствию контакта между инструментом и заготовкой кромка получается практически без деформаций, с минимальной шероховатостью.
Прекрасно справляется с твёрдыми сплавами и закалённой сталью, которые трудно поддаются механическому раскрою. Метод работает по принципу непрерывного резания; даже при обрыве проволоки процесс продолжается практически без остановок.
Недостатки и ограничения
Как следует из названия, работает только с электропроводящими материалами. Это главный ограничивающий фактор: керамика, стекло, пластики недоступны для электроэрозии. Скорость резки относительно невысока, для больших объёмов и толстых деталей процесс может быть длительным. Оборудование стоит дорого, требует чистой деионизированной воды, сложного обслуживания и относительно высоких затрат на расходные материалы. Кроме того, на алюминиевых сплавах может образоваться оксидная плёнка, требующая дополнительной обработки.
Другие методы резки
Помимо основных технологий, существует ряд специализированных способов.
-
Абразивные отрезные круги (болгарка) просты и доступны, но дают низкое качество и опасны для оператора.
-
Термокислородные резаки используются для разделки особо толстых конструкций, где плазма и лазер бессильны. Они похожи на кислородную, но работают при ещё более высокой температуре.
-
Резка дуговой струёй применяется для разделки сварных швов, удаления дефектов.
-
Комбинированные методы - лазерно‐кислородна, плазменные установки с функцией маркера - совмещают преимущества нескольких технологий.
Эти методы занимают узкие ниши, и выбор их зависит от конкретных задач.
Как подобрать оптимальный метод
После знакомства с технологиями важно понять, какой метод предпочтителен в различных ситуациях. Универсального алгоритма нет: необходимо учитывать совокупность факторов. Ниже приведены ориентиры (без строгого шаблона) для ситуаций, с которыми сталкиваются инженеры, технологи и заказчики.
Тонкие листы с высокой точностью и сложной геометрией. Здесь лидирует лазерная резка. Она обеспечивает минимальную ширину пропила, допускает изготовление сложных контуров и отверстий, а скорость работы на тонких материалах гораздо выше, чем у waterjet или механических способов. При этом следует учитывать ограничения по отражающим материалам и стоимости оборудования.
Средняя толщина (4–25 мм) и универсальность. Плазменная резка или лазер в зависимости от материала и бюджета. Если требуется высокая точность и минимальный керф - выбирают лазер. Если приоритет - скорость и невысокая стоимость, особенно при металле свыше 16 мм, стоит рассмотреть плазму.
Толстые плиты (>50 мм). Газовая - проверенный вариант для низколегированных сталей. Если материал разнородный (чугун, нержавейка, титановый сплав), лучше применять гидроабразивную или электроэрозионную резку.
Нетермическая обработка термочувствительных и разнотипных материалов. Гидроабразивная струя незаменима при резке композитов, стекла, керамики. Она исключает температурное воздействие, позволяет работать с материалами большой толщины, даёт ровную кромку без окалины.
Тяжёлые и закалённые сплавы с требованием высочайшей точности.
Электроэрозионная обеспечивает уникальное сочетание точности и возможности обрабатывать твёрдые и хрупкие металлы. Метод дорог и медлителен, поэтому оправдан в производстве пресс‐форм, штампов, микро‐механики, деталей авиационной техники и медицины.
Массовое производство простых прямых заготовок. Механические ножницы, пилы и пробивные прессы остаются экономичным и быстрым вариантом. Обеспечивают скорость при минимальной стоимости, если геометрия деталей проста и не нужны сложные криволинейные формы.
В действительности, предприятия часто совмещают несколько технологий. Так, лазерные станки выполняют контуры, а пробивные прессы формируют отверстия; плазменная резка делает предварительный раскрой толстого листа, затем детали обрабатываются на фрезерных станках.
Практические выводы
Выбор метода резки металла - это не формальность и не «техническая мелочь». От него напрямую зависят точность деталей, стабильность геометрии, себестоимость партии и сроки выполнения заказа. Ошибка на этом этапе способна свести на нет преимущества даже самого качественного материала.
Если рассматривать актуальные производственные процессы, то в большинстве случаев предпочтение отдают технологии лазерного раскроя. Сегодня она фактически стала универсальным стандартом при обработке листового проката. Сфокусированный луч формирует аккуратную кромку без выраженных заусенцев, обеспечивает минимальную ширину пропила и стабильную повторяемость параметров при серийном выпуске. Такой способ одинаково эффективно применяется для углеродистых и нержавеющих сталей, алюминия и многих других сплавов, демонстрируя предсказуемый результат при работе с разными марками сырья.
В ООО «СиМП» выполняется профессиональная лазерная резка металла на современном оборудовании с ЧПУ, что позволяет точно подбирать режимы под конкретную толщину и марку материала. Компания обеспечивает стабильное качество кромки, соблюдение геометрии деталей и точное соответствие техническому заданию заказчика.
